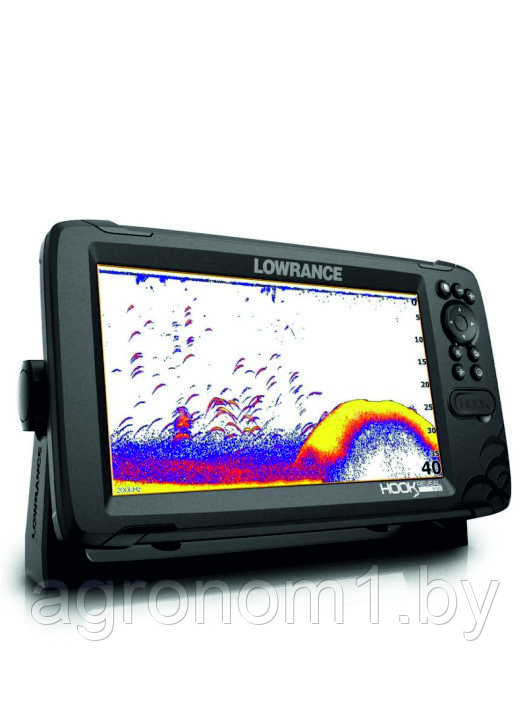

Эхолот Lowrance Hook Reveal 9 Tripleshot

Эхолот Hook Reveal 9 Tripleshot появился в продаже в 2020 году. Hook Reveal 7 Tripleshot и Hook Reveal 9 Tripleshot имеют практически одинаковый функционал за исключением большего дисплея в 9 дюймов у последнего. Преимуществом также является доступность данной модели на рынке эхолокации + функции SideScan и DownScan (нижнее сканирование структуры дна с максимальной глубиной сканирования до 90 метров).

Эхолот имеет 9-дюймовый дисплей с разрешением 800 x 480 пикселей. У дисплея SolarMAX есть защита от воды (стандарт IPX7), а также встроенная подсветка (при прямом солнечном свете позволяет улучшить читаемость).

Экран у Hook Reveal 9 Tripleshot не сенсорный. Клавиатура справа экрана полноценно позволяет использовать навигацию по меню и настраивать любые функции. Начинка эхолота очень проста, что позволяет разобраться во всех функциях и меню даже непродвинутому пользователю. Также можно работать с четырьмя окнами в режиме разделения экрана.

В данной модели эхолота есть слот для карты microSD, что позволяет загрузить информацию с подробными картами Navionics и C-MAP.

Чего нет в эхолоте?

Hook Reveal 9 Tripleshot не имеет портов Ethernet и NMEA. А также у него нет Wi-Fi и Bluetooth.

• Дисплей SolarMax диагональю 9 дюймов, разрешение 800 x 480 пикселей, цветной TFT
• Сонар: широкополосный, высокий CHIRP (2D), DownScan, SideScan
• Датчик: Tripleshot (позволяет осуществлять широкоугольное сканирование: работает в режимах 2D CHIRP, частота 200 кГц с углом обзора до 40 градусов и рабочей глубиной до 300 метров; нижнее сканирование DownScan до 90 метров; боковое сканирование с рабочими частотами 455/800 кГц)
• Частота и охват:
  CHIRP сонар: 40° при 200 кГц
  DownScan: 12,5° при 455 кГц и 6,4° при 800 кГц
  SideScan: 91 м при 455 кГц и 45 м при 800 кГц
• Рабочие частоты дисплея: 50/83/200 кГц (для CHIRP) и 455/800 кГц (для StructureScan: SideScan и DownScan).
• Питание: 12 В постоянного тока (10,8-17 В постоянного тока)
• GPS: внутренний, ГЛОНАСС / WAAS / EGNOS / MSAS
• Карты: Navionics и C-MAP
• Маршруты, путевые точки, треки: 100, 3000, 100 (10 000 точек на трек)
• Яркость экрана: 1000 Нит.
• Вес: 0,86 кг.
• Потребляемая мощность: 1.50A @ 13VDC с полной яркостью, сонар включен.
• GPS: 1 Гц GPS / ГЛОНАСС WAAS / EGNOS / MSAS.
• Диапазон рабочих температур: -15°C до 55°C.
• Углы обзора: 80 ° сверху / снизу, 85 ° влево / вправо.
• Тип монтажа: Подставка / Врезка в переднюю панель.
• Поддержка эхолота: Встроенный CHIRP, Широкополосный, DownScan.
• Поддержка SD карт: micro SD до 32 Гб.

Обзор эхолота Hook Reveal 9 TripleShot

Эхолот поддерживает работу 3-х типов сонара: стандартный CHIRP + DownScan и SideScan. Датчик TripleShot поддерживает все 3 типа сонара. Для 2D CHIRP используется конусообразный луч с охватом 40 градусов при 200 кГц и глубиной сканирования до 153 м (другие частоты широкополосного сонара недоступны с этим датчиком).

Используя DownScan датчик TripleShot работает на частотах 455 кГц и 800 кГц. Для данного режима сканирования используется плоский луч с шириной охвата 12 градусов при 455 кГц и 6,4 градуса при 800 кГц. Максимальная глубина сканирования DownScan с этим датчиком составляет 91 м при использовании луча 455 кГц.

Для SideScan датчик использует такие же частоты, что и с DownScan — 455 кГц и 800 кГц. Зона покрытия бокового луча составляет 182 метра (91 метр с каждой стороны) на частоте 455 кГц и 91 метр (45,5 метров с каждой стороны) на частоте 800 кГц.

Датчик TripleShot крепится на транец. TripleShot имеет встроенный датчик температуры, а также  кабель (6 метров длиной) и 8-контактный разъем.

У Hook Reveal 9 Tripleshot имеется новая функция FishReveal (в отличии от прошлого поколения Hook). FishReveal помогает найти рыбу и понять как она движется.

Имеются также и стандартные функции эхолота: автонастройка сонара, фиксация дна, Fish ID, круговой флешер, раздельное масштабирование, настройка чистоты поверхности, устранение шума, запись сонара, различные сигналы тревоги и т. д.

Genesis Live еще одна новая функция, появившаяся в Hook Reveal. Она позволяет самостоятельно создавать свои собственные карты глубин (если Вас не устраивают уже готовые данные карт водоема, где Вы рыбачите). Genesis Live использует 2-мерные данные сонара и данные GPS для определения и записи контуров глубины водоема на карте.

Важно! Функция Genesis Live не позволяет записывать созданные Вами карты в память устройства. Для сохранения карт нужно воспользоваться картой microSD (до 32 Гб).

Функция StructureMap позволяет накладывать записанные изображения SideScan на карту для дополнительной информации.

В эхолоте есть встроенный GPS-модуль для поддержки WAAS, MSAS, EGNOS и ГЛОНАСС, чтобы обнаружить свое местоположение. Он имеет функцию отображения скорости GPS, а также может сохранить до 3000 путевых точек в памяти устройства.

Эхолот Hook Reveal 9 Tripleshot позволяет делать записи трека и создавать маршруты. Можно  записывать до 100 треков и создавать до 100 маршрутов. Все записанные треки можно преобразовать в новые маршруты или добавить к маршруту новые путевые точки.

Эхолот поддерживает многие карты (C-MAP®, C-MAP Genesis, Navionics® и другие), но не поддерживает радар, AIS и VHF-радио. Не поддерживает системы Автопилота, а также внешние устройства GPS.

• Hook Reveal 9 TripleShot, шт. — 1;
• датчик TripleShot, шт. — 1;
• предохранитель 3A, шт. — 1;
• подставка для дисплея, шт. — 1;
• кабель питания для эхолота, шт. — 1;
• заглушки для дисплея, шт. — 1;
• инструкция по эксплуатации, шт. — 1.
